Proč vibrace neustále uvolňují kovové šrouby na pracovním vybavení
Převodovka projde uvedením do provozu bez problémů a o několik týdnů později začne rachotit ochranný držák. Když tým údržby zkontroluje spoj, najde tři šrouby vysunuté o několik otáček a tenký film oleje, který se plazí podél závitů. Nic dramaticky selhalo, ale zatížení svorky, které drželo sestavu pohromadě, tiše zmizelo. Tento vzorec je běžný u čerpadel, kompresorů, dopravníků, lisů a generátorových soustrojí a je jedním z nejčastějších důvodů neplánovaných odstávek v závodech, které provozují těžká rotační zařízení.
Uvolnění zřídka pochází z jediné příčiny. Ve většině průmyslových spojů spolupracují tři síly. Vibrace z rotujících hřídelí a vratně se pohybujících částí vytvářejí nepatrné relativní pohyby mezi šroubem a maticí nebo mezi samotnými závity. Tepelné cykly způsobují, že se kov roztahuje a smršťuje, což snižuje předpětí při každém spuštění a zastavení zařízení. Dynamická zatížení od tlakových pulsů nebo nárazů tlačí na kloub způsobem, který statická hodnota točivého momentu nikdy nepředpokládala.
3
Hlavní faktory povolování šroubů u většiny rotačních strojů: vibrace, tepelné cykly a dynamické zatížení
tisíce
Vibrační cykly za minutu na mnoha běžících strojích, dost na to, aby se v průběhu času uvolnil uzávěr
1 kloub
Jediný uvolněný spojovací prvek může způsobit netěsnosti, nesouosost nebo poškození únavou v sousedních částech
Údržbářské týmy, které sledují opakované poruchy, obvykle najdou stejnou hlavní příčinu: závity byly jednou správně utaženy, ale poté nebylo navrženo nic, co by je udrželo pevné.
Tradiční opravy, jako jsou pružné podložky, zoubkované přírubové matice a nylonové vložené matice, v některých případech pomáhají, ale každá má své limity. Pružinové podložky se mohou při zatížení zploštit a ztratit skus. Nylonové vložky ztrácejí tření, když teplota stoupá. Bezpečnostní drát je náročný na práci a závisí na technikovi. Lepidlo pro zajištění závitu řeší problém z jiného úhlu, protože vyplňuje mikroskopickou vůli mezi vnějším a vnitřním závitem a ztvrdne do pevné vrstvy, která odolává otáčení i uvolňování. To je důvod, proč nyní mnoho inženýrských týmů specifikuje tekutý zajišťovač závitů jako standardní krok ve svých montážních postupech.

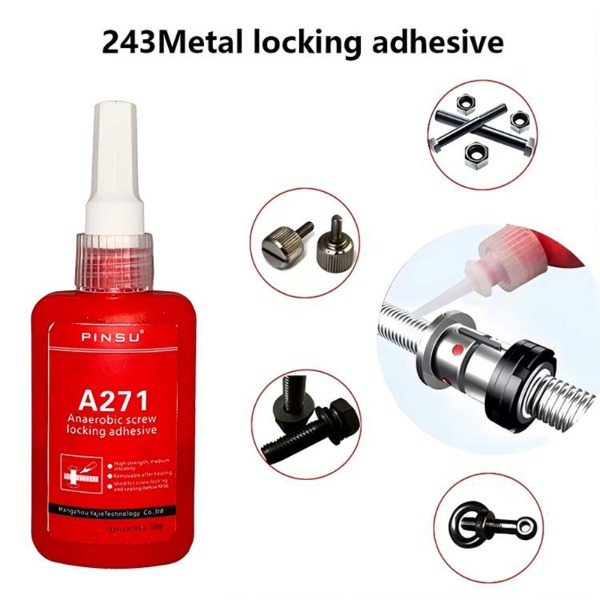

Co je anaerobní zajišťovač nití a jak se léčí
An anaerobní zajišťovač nití je jednosložkové tekuté lepidlo, které zůstává tekuté, když je vystaveno vzduchu a vytvrzuje pouze tehdy, když je uzavřeno mezi kovovými povrchy bez přítomnosti kyslíku. Název odkazuje na toto chování. Anaerobní znamená, že chemie funguje bez vzduchu a lepidlo je navrženo tak, aby zůstalo stabilní v láhvi nebo na stole po dlouhou dobu a poté, co je utěsněno uvnitř závitového spoje, rychle tuhne.
Jak léčba funguje v praxi
Vytvrzení závisí na dvou podmínkách, které existují uvnitř utaženého kovového závitu, ale ne na vnějším povrchu. Prvním je nepřítomnost kyslíku, který je vytlačován z tenké mezery, když je šroub v záběru. Druhým je kontakt s aktivními kovovými povrchy, které působí jako katalyzátor a urychlují tvrdnutí. Ocel, litina a mnohé slitiny mědi v této roli dobře fungují. Jakmile jsou obě podmínky splněny, kapalina se přemění na pevný termosetový film, který vyplní mezery mezi závity a spojí je dohromady.
V typické průmyslové aplikaci dojde k počátečnímu ztuhnutí během krátké doby při pokojové teplotě, zatímco plná síla se rozvine v delším okně. Přesné načasování závisí na jakosti, kovu, tloušťce filmu a okolní teplotě. Inženýři by si měli přečíst produktový list pro konkrétní časy, spíše než spoléhat na obecná pravidla, ale celková posloupnost je stejná pro téměř každý produkt v této kategorii.
Čím se odlišuje od obecných lepidel
Univerzální lepidla a vteřinová lepidla jsou navržena pro lepení povrchů, které jsou vystaveny vzduchu. Vytvářejí na povrchu film a často zůstávají křehké. Pojistka závitů se chová jinak, protože má zůstat v mezeře mezi dvěma částmi a po vytvrzení zůstat mírně pružná. Nevytváří pevný blok. Namísto toho vytváří kontrolovanou vazbu, která odolává pohybu a zároveň umožňuje, aby byl kloub později rozebrán správnou metodou. Tato rovnováha mezi přidržením a uvolněním je hlavním důvodem, proč se používá spíše na spojovací prvky než na konstrukční díly.
Jak vytvrzený film chrání spoj
Po vytvrzení dělá film dvě práce najednou. Uzamyká závity, aby se matice nemohla otáčet zpět při vibracích, a utěsňuje spirálovou dráhu, kterou by jinak kapaliny a plyny sledovaly. Protože lepidlo vyplňuje vůli závitu, vlhkost, chladicí kapalina a olej se mnohem hůře dostávají na kovové povrchy, kde začíná koroze. To je důvod, proč je stejný produkt často popisován jako skříňka i tmel, v závislosti na aplikaci.
Hlavní výhody lepidla pro zajištění závitů pro průmyslové použití
Když inženýři porovnávají metody uzamykání, obvykle se zaměřují na čtyři faktory: odolnost proti vibracím, těsnicí výkon, schopnost opětovného použití spojovacího prvku a to, jak dobře spoj udržuje své svěrné zatížení v průběhu času. Níže uvedená tabulka shrnuje srovnání kapalného anaerobního systému s nejběžnějšími mechanickými alternativami.
| Metoda zamykání | Odolnost proti vibracím | Těsnění netěsností | Znovupoužitelnost | Uchycení svorky |
|---|---|---|---|---|
| Pružinová pojistná podložka | Nízká až střední | žádný | Vysoká | Postupem času klesá |
| Nylonová vkládací matice | Mírný | Omezené | Mírný | S horkem klesá |
| Anaerobní zajišťovač nití | Vysoká | Ano | Záleží na ročníku | Stabilní při zatížení |
Praktické přínosy pro provoz závodu lze seskupit do pěti oblastí.
- Antivibrační výkon: Vytvrzený film absorbuje mikropohyby mezi závity, což zabraňuje postupnému otáčení, které způsobuje uvolňování na čerpadlech, motorech a převodovkách.
- Ochrana proti úniku a korozi: Vyplnění vůle závitu brání oleji, vodě a procesním kapalinám v plížení podél dráhy závitu a napadání kovu.
- Stabilní předpětí: Protože se lepidlo neunavuje jako pružinový prvek, spoj si zachovává svou navrženou upínací sílu po delší servisní interval.
- Demontáž podle stupně: Různé stupně pevnosti umožňují týmům údržby přizpůsobit způsob odstranění očekávané životnosti spoje.
- Nižší celkové náklady: Méně neplánovaných odstávek, méně náhradních spojovacích prvků a méně času stráveného opětovným utahováním uvolněných dílů obvykle převáží malé náklady na samotné lepidlo.
V mnoha přehledech údržby zařízení se úspory projevují méně v pořizovací ceně a více ve zkrácených prostojích. Jediná zabráněná odstávka na výrobní lince může pokrýt náklady na lepidlo na celý rok údržby na několika strojích.
Běžné aplikační scénáře tmelu na kovové závity
Výběr produktu je jednodušší, když je aplikace jasná. A tmel na kovové závity je nejužitečnější ve spojích, kde se setkávají dva požadavky: spojovací prvek nesmí vycouvat a dráha závitu nesmí umožňovat únik tekutiny. Následující scénáře jsou nejčastější v průmyslové práci.
Montáž strojů a zařízení
Obráběcí stroje, tělesa čerpadel a převodovky obsahují mnoho šroubů, které neustále vibrují. Uzamčení těchto upevňovacích prvků lepidlem snižuje potřebu častých kontrol utahovacího momentu a pomáhá udržovat vyrovnání mezi hřídeli, ložisky a pouzdry. Na tělesech čerpadel stejný film také blokuje prosakování podél závitů, které by jinak vyžadovalo výměnu těsnění.
Automobilové a dopravní díly
Komponenty podvozku, uchycení motoru a držáky výfuku čelí kombinaci vibrací vozovky, tepla a vlhkosti. Anaerobní uzamykání je v těchto oblastech široce používáno, protože vytvrzený film stále funguje během opakovaných cyklů zahřívání a chlazení a odolává silniční soli a mycím chemikáliím. Servisní týmy jej často aplikují během montáže, než aby se spoléhaly na opětovné utažení v pozdějších intervalech.
Hydraulické a pneumatické systémy
Závitové spoje v hydraulických vedeních a armaturách jsou klasickým místem úniku. Použití třídy těsnění na vnější závit pomáhá uzavřít spirálovou dráhu, kde by jinak unikal hydraulický olej nebo stlačený vzduch. Týmy by měly potvrdit, že vybraný produkt je kompatibilní s kapalinou a provozním tlakem uvedeným ve specifikaci systému.
Těžká průmyslová zařízení
Generátorová soustrojí, drtiče a pohony mlýnů kombinují velké zatížení s velkými teplotními výkyvy. U těchto strojů se často volí třídy s vysokou pevností pro konstrukční upevňovací prvky, které se během životnosti jednotky nesmí nikdy uvolnit. Odstranění je plánováno jako údržbová akce, která zahrnuje zahřátí sestavy na požadovanou teplotu před demontáží.
Údržbářské a opravárenské práce
Opravy v terénu často zahrnují opotřebené závity, dříve poškozené otvory pro šrouby nebo spojovací prvky, které se již jednou povolily. V těchto případech může pojistka závitu pomoci obnovit spoj tím, že vyplní malé nepravidelnosti a vytvoří nový uzamčený spoj. Technici by měli před aplikací lepidla důkladně vyčistit závity, protože znečištění je nejčastějším důvodem selhání opravy.
- Montážní linky a servis převodovek
- Upevnění podvozku, motoru a výfuku
- Hydraulické armatury a pneumatické spoje
- Těžká zařízení, generátorová soustrojí a drtiče
- Opravy a preventivní údržba na místě
Jak vybrat správnou třídu anaerobního zajišťovače nití
Výběr třídy je místo, kde se mnoho nákupních rozhodnutí pokazí. Výrobek, který se velmi silně zamyká, může být zbytečný pro spojovací prvek, který je třeba každých několik měsíců odstranit, zatímco slabý stupeň může selhat na spoji, který je vystaven neustálým vibracím. Správná volba závisí na síle, kterou potřebujete, způsobu údržby spoje a provozních podmínkách, kterým bude čelit.
Tři úrovně síly
| stupeň | Typické použití | Metoda demontáže | Nejlepší fit |
|---|---|---|---|
| Nízká pevnost | Malé šrouby a nastavovací body | Ruční nářadí | Častá kontrola |
| Střední síla | Všeobecné spojovací prvky pro stroje | Standardní nástroje | Běžná údržba |
| Vysoká strength | Stálé konstrukční spoje | Odebírání za pomoci tepla | Silné vibrace |
Nízká pevnostní třída
Výrobky s nízkou pevností vyhovují malým šroubům, seřizovacím šroubům a upevňovacím prvkům, které se pravidelně otevírají kvůli kontrole. Zabraňují unášení šroubu a zároveň umožňují jeho odstranění pomocí ručního nástroje. Protože se snadno uvolňují, jsou dobrou volbou tam, kde je plán údržby krátký a úroveň vibrací je střední.
Střední pevnostní třída
Střední pevnost je volbou pro všeobecné použití pro většinu strojů. Při typických vibracích pevně drží a v případě potřeby jej lze sejmout standardním ručním nebo elektrickým nářadím. Mnoho závodů používá tuto třídu jako výchozí pro šrouby na motorech, čerpadlech a rámech dopravníků, přičemž silnější třídu si rezervují pro spoje, kde je demontáž vzácná.
Vysoká pevnostní třída
Výrobky s vysokou pevností jsou určeny pro trvalé spoje nebo spojovací prvky, které pracují při silných vibracích. Po vytvrzení odolávají rotaci daleko nad úroveň běžného točivého momentu nástroje. Demontáž obvykle vyžaduje zahřátí spoje na stanovenou teplotu, aby fólie změkla, s následným pečlivým odstraněním. Naplánováním tohoto kroku v postupu údržby zabráníte poškození závitů a zlomených nástrojů.
Kontrolní seznam výběru
- Základní kov: ocel, nerezová ocel a litina se chovají odlišně, proto ověřte kompatibilitu s jakostí.
- Velikost závitu: větší průměry vyžadují větší objem lepidla, zatímco malé závity potřebují tenčí film.
- Servisní plán: rozhodněte, zda bude upevňovací prvek odstraněn během běžné údržby nebo ponechán na místě po celou dobu životnosti jednotky.
- Provozní podmínky: poznamenejte si očekávaný teplotní rozsah, vystavení oleji nebo vodě a úroveň vibrací.
Návod k použití anaerobního lepidla pro zajištění šroubů krok za krokem
Správný postup aplikace je důležitý stejně jako samotný produkt. Většina nefunkčních spojů má původ spíše ve vynechané přípravě než v lepidlu. Níže uvedené kroky platí pro většinu tekutých zajišťovačů závitů používaných v průmyslovém prostředí.
- Příprava povrchu: Odstraňte olej, mastnotu, prach a staré lepidlo z vnitřních i vnějších závitů. Standardním přístupem je čisté otření rozpouštědlem následované úplným vysušením. Čisté povrchy dávají fólii konzistentní kontaktní plochu.
- Naneste lepidlo: Naneste malé množství na oblast se závitem, obvykle na vnější závit šroubu. Vyvarujte se přebytku, protože přebytečná kapalina může migrovat do ložisek, těsnění nebo elektrických oblastí.
- Sestavte spoj: Našroubujte upevňovací prvek na místo a utáhněte jej předepsaným momentem. Utahovací akce vytlačuje vzduch z mezery a rozprostírá film rovnoměrně po povrchu závitu.
- Povolit počáteční sadu: Nechte spoj v klidu, dokud film začne tuhnout. Počáteční doba nastavení se liší podle jakosti a kovu, proto před naložením nebo spuštěním zařízení zkontrolujte datový list pro požadovanou dobu.
- Povolit úplné vytvrzení: Plná síla se vyvine přes delší okno při pokojové teplotě. Provoz zařízení před úplným vytvrzením může snížit konečnou přídržnou sílu, proto plán uvedení do provozu naplánujte podle toho.
Materiály, které vyžadují zvláštní pozornost
Anaerobní systémy závisí na aktivních kovových površích. Nerezová ocel, hliník a některé spojovací prvky s povlakem mohou zpomalit vytvrzování a pasivní nebo pokovené povrchy mohou vyžadovat základní nátěr nebo aktivátor, aby dosáhly plné pevnosti. Plastové závity nejsou vhodné, protože lepidlo může napadnout materiál a spoj nemusí držet podle očekávání.
Běžné chyby, které snižují výkon uzamčení
Zkušení technici vědí, že většina poruch pochází z malého souboru opakovaných chyb. Jejich včasné rozpoznání šetří čas na opravy a chrání spolehlivost zařízení.
- Nanášení lepidla na špinavé nebo zaolejované závity, které oslabuje spoj a vede k předčasnému uvolnění.
- Použití příliš velkého množství produktu, které může způsobit vymáčknutí filmu a kontaminaci okolních povrchů.
- Volba třídy s vysokou pevností pro spoj, který se musí často odstraňovat, což prodlužuje dobu údržby a hrozí poškození.
- Utahování po částečném vytvrzení fólie, které může popraskat fólii a snížit uzamykací efekt.
- Ignorování vytvrzovacího okna a spuštění zařízení příliš brzy, což snižuje retenci konečné svorky.
Osvědčeným postupem je zaznamenat jakost produktu, šarži a dobu vytvrzování na kartu údržby. To zrychluje budoucí kontroly a pomáhá týmu pochopit, které spoje vyžadují pozornost během plánovaných odstávek.
Odkaz na technické parametry
V následující tabulce jsou uvedeny kategorie obecných parametrů, které inženýři obvykle kontrolují při porovnávání anaerobních zámků závitů. Hodnoty se liší mezi jakostními třídami a výrobci, takže produktový list by měl být vždy konečnou referencí pro konstrukční práce.
| Parametr | Typická reference | Technická poznámka |
|---|---|---|
| Typ léku | Anaerobní, aktivované kovem | Vyžaduje omezený kovový kontakt |
| Vzhled | Barevná kapalina, obvykle modrá, červená nebo zelená | Barva pomáhá identifikovat stupeň v terénu |
| Rozsah velikosti závitu | Spojovací materiál s malým až velkým průměrem | Přizpůsobte viskozitu filmu velikosti závitu |
| Provozní teplota | Široký rozsah, obvykle od teploty pod bodem mrazu do asi 150 stupňů Celsia | Potvrďte limit pro třídy s vysokou pevností |
| Počáteční nastavený čas | Minuty až krátké období | Liší se podle třídy a kovu |
| Doba úplného vytvrzení | Několik hodin až jeden den | Naplánujte uvedení do provozu po úplném vytvrzení |
| Zlomový moment | Nízká kvalita s ručním nářadím, vysoká jakost potřebuje teplo | Pro návrh použijte hodnoty datového listu |
| Skladování | Chladné, suché místo mimo přímé sluneční světlo | Uchovávejte lahvičku uzavřenou, když ji nepoužíváte |
Často kladené otázky týkající se anaerobních zámků závitů
Níže uvedené otázky pokrývají body, které inženýři a týmy údržby nejčastěji kladou při prvním hodnocení produktu pro zajištění závitů.
Q1: Jaký je rozdíl mezi zajišťovačem závitů a těsnicím prostředkem na závity?
Pojistka závitu se zaměřuje na zabránění uvolnění spojovacího prvku při vibracích. Těsnicí prostředek na závity se zaměřuje na blokování tekutiny a plynu v průchodu podél dráhy závitu. Mnoho anaerobních produktů dělá obojí, takže výběr závisí na tom, který požadavek je pro kloub důležitější.
Q2: Lze odstranit vysokopevnostní anaerobní zajišťovač závitů?
Ano, ale odstranění obvykle vyžaduje zahřátí spoje na teplotu uvedenou v datovém listu. Jakmile fólie změkne, lze upevňovací prvek otočit standardními nástroji. Naplánováním tohoto kroku v postupu údržby se vyhnete poškození závitů.
Q3: Funguje anaerobní lepidlo pro zajištění závitů na nerezové oceli?
Nerezová ocel může vytvrzovat, ale je méně aktivní než obyčejná uhlíková ocel, takže vytvrzování může být pomalejší. Některé aplikace používají primer nebo aktivátor k dosažení plné síly. Před použitím ve výrobě vždy vyzkoušejte na skutečném materiálu.
Q4: Je lepidlo pro zajištění šroubů odolné vůči oleji a vysoké teplotě?
Vytvrzené anaerobní filmy odolávají většině průmyslových olejů a dobře fungují v širokém teplotním rozsahu. Přesný limit závisí na jakosti, proto porovnejte provozní teplotu v datovém listu s podmínkami ve vašem zařízení.
Q5: Lze anaerobní lepidlo použít na plastové závity?
To se nedoporučuje. Anaerobní systémy jsou určeny pro kovové povrchy, které aktivují vytvrzování a některé plasty mohou být napadeny chemií nebo selhat správně. Pro plastové součásti vyberte produkt speciálně určený pro tyto materiály.
